滾滾珠軸承振動(速度)測量方法

  前言

本標準是對JB／T 5313-1991《滾動軸承振動(速度)測量方法》的修訂。
本標準與JB／T 5313-1991相比，主要改變的內容如下：
——適用范圍中增加了d= 3～9mm的滾動軸承；
——對“軸承振動值”的定義作了補充；
——對測試條件如轉速、心軸等加嚴了要求；
——增加了對測量傳感器、電子測量系統的定期檢定要求；
——補充了各種類型軸承測試的安裝方法。
本標準自實施之日起代替JB／T 5313-1991。
本標準由全國滾動軸承標準化技術委員會提出并歸口。
本標準起草單位：杭州軸承試驗研究中心。
本標準主要起草人：陳芳華、沈云同、康乃正、陳金源、潘繼康。
本標準于1991年6月首次發布，本次是第一次修訂。

 l  范圍
    本標準規定了公稱內徑3～120mm的深溝球軸承、角接觸球軸承、圓錐滾子軸承和圓柱滾子軸承(N、Nu、NJ和NF型)的振動(速度)測量方法。
    本標準適用于實驗室、制造廠和用戶對上述滾動軸承振動(速度)的檢測。
2  引用標準
    下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
    GB／T 307.1-1994  滾動軸承向心軸承公差
    GB／T 6930-1986  滾動軸承詞匯
3  術語和定義
3．1軸承振動
    軸承在旋轉過程中，除軸承零件間的一些固有的、由功能所要求的運動以外的其他一切具有周期變化特性的運動均稱為軸承振動。
    本標準中所測量的軸承振動系指：軸承內圈端面緊靠心軸軸肩，并以某一恒定的轉速旋轉，外圈不轉，承受一定的徑向或軸向載荷時，其滾道中心的截面與外圈外圓柱面(最高點)相交處的軸承外圈的徑向振動速度。
3．2軸承振動(速度)值
    在一定轉速和測試載荷下，選取軸承外圈外圓柱面圓周方向大致等距的三點進行測試，其低、中、高三個頻帶的振動速度的算術平均值即為該軸承在對應頻帶的振動(速度)值。如果軸承需要正反兩面測試，則取各頻帶(三點平均值)較高值為軸承在該頻帶的振動(速度)值。
4  物理量和單位
    被測軸承的振動物理量為軸承外圈的徑向振動速度，單位為μm/s。
5  軸承振動(速度)的評價
5．1頻率范圍
    在50～10000Hz頻率范圍內，軸承振動(速度)的三個測量頻帶按表l的規定。

 5．2時間平均方法
    每一測點振動速度信號的測量時間應不少于0.5s，待指針穩定后讀數。如果信號有波動，則取波動范圍的中間值。
6測試條件
6．1機械裝置
6．1．1基礎振動
    啟動驅動主軸(各頻帶量程開關置于最低檔位)，將傳感器測頭壓下，使其處于與測試狀態相同的條件下，此時各頻帶示值應符合表2的規定。

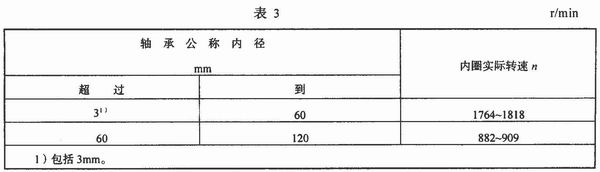

6．3．3電子測量裝置應定期檢定，在檢定周期內校準值的允許變化范圍為±4％。
6．4  測試環境
6．4．1  軸承振動測試在室溫下進行，測試環境應清潔，不得有塵屑、雜質等進入被測軸承，以免影響其振動測值。
6．4．2測試場所不得有影響軸承振動測值的強振源。
6．4．3測試場所不得有影響傳感器性能與軸承振動測值的強電磁場。
6．5  被測軸承的清洗與潤滑
    注脂軸承應在注脂狀態下測試。
    軸承必須清洗干凈，待清洗劑完全蒸發干后，加入清潔的N15機械油【運動粘度(40℃時)為13．5～16．5mm²/s】，使軸承所有零件工作表面均充分潤滑。當對測試結果有疑議時，應先用NY—120溶劑汽油或其他不會對軸承及其振動測試造成任何不利影響的溶劑進行清洗，除去軸承中的油污等一切雜質。
7  測試方法和程序
    將被測軸承安裝到心軸上，使其內圈端面緊靠軸肩，若是圓柱滾子軸承，則應使內、外圈的兩端面保持在同一平面內。

    對于深溝球軸承，應分別進行正反兩面測試。
    對于角接觸球軸承和圓錐滾子軸承，按其承受軸向載荷的方向安裝測試。
    對于NJ型圓柱滾子軸承，將內圈擋邊端面緊靠軸肩安裝測試。
    對于NF型圓柱滾子軸承，將外圈擋邊端面朝外安裝測試。
    對于N型和Nu型圓柱滾子軸承，將基準面朝心軸軸肩方向安裝測試，在測試過程中應保證套圈不產生軸向位移。
    在軸承外圈上施加一定的軸向或徑向載荷，其載荷大小按表5的規定。
    啟動主軸，按5-2要求讀取穩態振動值。
